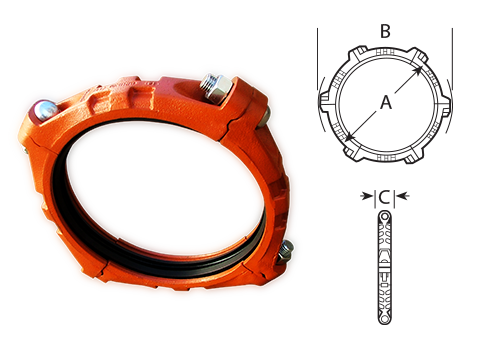

Acoplamiento Estilo 22 con anillo tipo "A"
Nota:
especificar
BRUNO ® ofrece el sistema de anillos ranurados que se adaptan para unir cañerías de gran diámetro y que no se prestan para la ranuración directa.
ESPECIFICACIÓN DE MATERIALES
Carcasa: Fundición Nodular ASTM A-536, Grado 65.45.12
Terminación: Esmalte naranjo.
-Opcional: Electrogalvanizados.
Pintura Electroestática.
Empaquetadura: EPDM Grado "E"
-Opcional: Nitrilo Grado "T".
Otros, ver pagina "5"(la que sea de descripcion tec del producto)
Pernos y tuercas: ASTM A-183.
Cuello ovalado electrozincados.
-Opcional: Acero Inoxidable 304 o 316.
Descarga la Ficha técnica Aqui
| CAÑERIA | Anillo tipo"A" O.D. mm. |
Máx. Pres. de trabajo PSI |
Sep. Máx. Perm. Ext. mm. |
Dimensiones del acoplamiento | Pernos y Tuercas | Peso Aprox. Kg |
||||
| DN pulg. |
D.EXT mm. |
A mm. |
B mm. |
C mm. |
Cant. | Dimens. Pulg. Dm. X Lar. |
||||
| 4 | 114,3 | 122,2 | 450 | 4,8 | 169 | 228 | 52 | 2 | 5/8 x 3 1/4 | 3,5 |
| 6 | 168,3 | 177,8 | 450 | 4,8 | 230 | 294 | 52 | 2 | 3/4 x 4 1/4 | 5,9 |
| 8 | 219,1 | 232,1 | 300 | 4,8 | 296 | 302 | 61 | 2 | 7/8 x 5 | 10,3 |
| 10 | 273,0 | 286 | 300 | 6,4 | 350 | 428 | 65 | 2 | 1 x 6 | 13,5 |
| 12 | 323,9 | 336,5 | 300 | 6,4 | 404 | 484 | 66 | 2 | 1 x 6 1/2 | 15,5 |
| 14 | 355,6 | 368,5 | 280 | 6,4 | 433 | 507 | 75 | 4 | 1x 3 1/2 | 17,0 |
| 16 | 406,4 | 424 | 280 | 6,4 | 486 | 567 | 76 | 4 | 1x 3 1/2 | 23,5 |
| 18 | 457,2 | 470 | 280 | 6,4 | 551 | 639 | 85 | 4 | 1x 3 1/2 | 30,1 |
| 20 | 508,0 | 532,6 | 200 | 6,4 | 608 | 722 | 91 | 4 | 1x 3 1/2 | 41,5 |
| 22 | 558,0 | 577,4 | 200 | 6,4 | 669 | 767 | 92 | 6 | 1x 3 1/2 | 48,8 |
| 24 | 609,6 | 628,6 | 200 | 6,4 | 731 | 812 | 92 | 6 | 1x 3 1/2 | 56,8 |
| 30 | 762,0 | 787,4 | 150 | 6,4 | 874 | 965 | 92 | 6 | 1 x 51/2 | 62,7 |
| 36 | 914,4 | 965,2 | 90 | 6,4 | 1067 | 1213 | 124 | 6 | 11/2 x 5 3/4 | 113,6 |
