Estilo 741

Notas:

• Los pernos para montaje, no vienen incluidos en el producto. Pueden encargarse a BRUNO®.

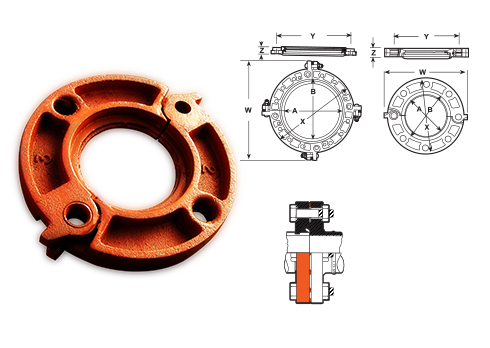

• Los flanges BRUNO ® estilo 741 están diseñados para unir directamente componentes embriados con cañerías ranuradas.

• Su diseño articulado es rápido y fácil de instalar, ya que estos se enganchan en la ranura de la cañería y se apernan directamente a la brida sin problemas de alineamiento ni previa preparación, produciendo una unión rígida.

Descarga la Ficha técnica Aqui

CAÑERIA Pres.
Máx.
Tras.

PSI		 Superficie de
sellado		 Dimensiones del acoplamiento
mm.		 Peso
Aprox.

Kg		 Pernos para montaje †
DN

pulg.		 D.EXT

mm.		 "A"
Máx.
mm.		 "B"
Mín.
mm.
W
X
Y
Z
 Cant. Dimens.

Dm. X Lar.
pulg.
2 60,3 300 60 87 172 152 121 19 1,4 4 5/8 x 2 3/4
2  1/2 73,0 300 73 99 200 178 140 22 2,1 4 5/8 x 3
3 88,9 300 89 115 214 191 152 24 2,4 4 5/8 x 3
4 114,3 300 114 141 252 229 191 24 3,5 8 5/8 x 3
5 141,3 300 141 171 279 254 216 25 4,2 8 3/4 x 3 1/2
6 168,3 300 168 198 305 279 241 25 4,7 8 3/4 x 3 1/2
8 219,1 300 219 252 372 343 298 29 7,5 8 3/4 x 3 1/2
10 273,1 300 273 313 437 406 362 30 11,0 12 7/8 x 4
12 323,9 300 324 364 514 483 432 32 21,2 12 7/8 x 4
14 355,6 300 356 416 622 533 476 37 34,0 12 1 x 4 1/2
16 406,4 300 406 467 689 597 540 37 40,8 16 1 x 4 1/2
18 457,2 300 457 508 737 648 578 40 45,4 16 1 1/8 x 4 3/4
20 508,0 300 508 572 800 699 635 43 54,4 20 1 1/8 x 5 1/4
24 609,6 300 610 705 914 813 749 49 72,6 20 2 1/8 x 5 3/4

Los pernos para montaje, no vienen incluidos en el producto. Pueden encargarse a BRUNO®.
