Acoplamiento Estilo 38

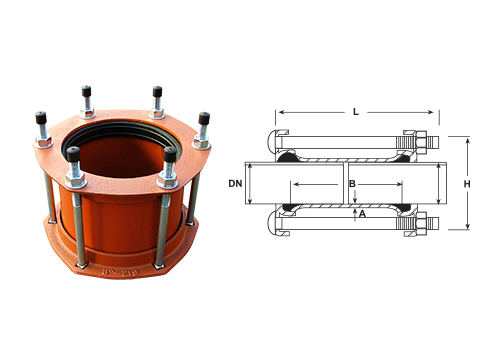

Acoplamiento Mecánico BRUNO ® Estilo 38 para cañerías de Acero Carbono, Acero
Inoxidable. Ofrece gran flexibilidad.
Las caracteristicas de diseño permiten un alto grado de DEFLEXION, una importante EXPANSION y CONTRACCIÓN, ya que absorbe los movimientos longitudinales de las cañerías, ofrece además la alternativa de rotación de éstas, posibilitando una mayor durabilidad.
| MAXIMA DEFLEXION LINEAL GRADOS | |||
| Diametro | Largo Anillo | ||
| Pulgadas | 5" Pulg. | 7" Pulg | 10" Pulg. |
| 2 - 14 | 4° | 4° | 4° |
| 16 - 20 | 2,5° | 4° | 4° |
| 22 - 30 | 2° | 4° | 4° |
| 30 - 38 | 1,5° | 3° | 3,5° |
| 42 - 48 | 1° | 2,5° | 3° |
| VALORES TORQUE PERNO | ||
| Diametro | Torque Lbs/pie | |
| 1/2 | 40 - 50 | |
| 5/8 | 70 - 80 | |
ESPECIFICACIÓN DE MATERIALES
Flanges Laterales: Fundición Nodular ASTM A-536, Grado 65.45.12
Anillo Central: Fundición Nodular ASTM A-536
-Opcional: Acero ASTM A-53
Terminación: Esmalte naranjo.
-Opcional: Pintura Electroestática.
Empaquetadura: EPDM Grado "E"
-Opcional: Nitrilo Grado "T".
Pernos y tuercas: ASTM A-183.
Cuello ovalado electrozincados.
-Opcional: Acero Inoxidable 304 o 316.
| Cañería | Camisa Central | Pernos | Presión | |||||
| DN | D. EXT | "A" | "B" | "H" | Cant. | Medida | Trabajo | Peso |
| pulg. | mm. | pulg. | pulg. | mm. | Lbs. | Kg. | ||
| 2 | 60,3 | 1/4 | 5 | 152,4 | 4 | 1/2 x 8 | 1.200 | 3,9 |
| 2 1/2 | 73,0 | 1/4 | 5 | 165,1 | 4 | 1/2 x 8 | 1.200 | 4,8 |
| 3 | 88,9 | 1/4 | 5 | 187,2 | 4 | 1/2 x 8 | 1.200 | 5,2 |
| 4 | 114,3 | 1/4 | 5 | 222,3 | 4 | 1/2 x 8 | 1.200 | 5,5 |
| 5 | 141,3 | 5/16 | 7 | 244,3 | 6 | 5/8 x 10 | 1.000 | 6,1 |
| 6 | 168,3 | 5/16 | 7 | 266,7 | 6 | 5/8 x 10 | 1.000 | 6,5 |
| 8 | 219,1 | 5/16 | 7 | 315,9 | 6 | 5/8 x 10 | 800 | 8,2 |
| 10 | 273,1 | 5/16 | 7 | 371,5 | 8 | 5/8 x 10 | 800 | 20,0 |
| 12 | 323,9 | 5/16 | 7 | 425,5 | 8 | 5/8 x 10 | 600 | 28,3 |
| 14 | 355,6 | 5/16 | 7 | 457,2 | 8 | 5/8 x 10 | 600 | 32,4 |
| 16 | 406,4 | 5/16 | 7 | 508,0 | 10 | 5/8 x 10 | 550 | 45,6 |
| 18 | 457,2 | 5/16 | 7 | 558,8 | 10 | 5/8 x 10 | 550 | 40,3 |
| 20 | 508,0 | 5/16 | 7 | 609,6 | 12 | 5/8 x 10 | 500 | 42,7 |
| 22 | 558,8 | 5/16 | 7 | 679,5 | 14 | 5/8 x 10 | 500 | 52,5 |
| 24 | 609,6 | 5/16 | 7 | 711,2 | 14 | 5/8 x 10 | 500 | 55,3 |
| 26 | 660,4 | 5/16 | 7 | 749,3 | 14 | 5/8 x 10 | 450 | 60,2 |
| 28 | 711,2 | 5/16 | 7 | 800,1 | 16 | 5/8 x 10 | 450 | 67,2 |
| 30 | 762,0 | 5/16 | 7 | 876,3 | 16 | 5/8 x 10 | 400 | 75,4 |
| 32 | 812,8 | 5/16 | 7 | 901,7 | 16 | 5/8 x 10 | 350 | 79,8 |
| 34 | 863,6 | 5/16 | 7 | 958,9 | 16 | 5/8 x 10 | 350 | 82,5 |
| 36 | 914,4 | 5/16 | 7 | 1.016,0 | 18 | 5/8 x 10 | 350 | 99,1 |
| 38 | 965,2 | 5/16 | 7 | 1.079,5 | 18 | 5/8 x 10 | 350 | 110,2 |
| 40 | 1.016,0 | 5/16 | 7 | 1.174,8 | 18 | 5/8 x 10 | 350 | 140,5 |
| + | ||||||||
