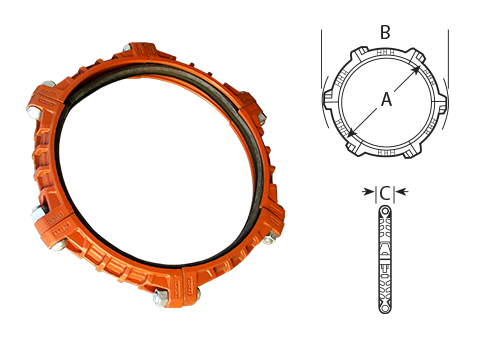

BRUNO ® ofrece el sistema de anillos ranurados que se adaptan para unir cañerías de gran diámetro y que no se prestan para la ranuración directa.
ESPECIFICACIÓN DE MATERIALES
Carcasa: Fundición Nodular ASTM A-536, Grado 65.45.12
Terminación: Esmalte naranjo.
-Opcional: Electrogalvanizados.
Pintura Electroestática.
Empaquetadura: EPDM Grado "E"
-Opcional: Nitrilo Grado "T".
Otros, ver pagina "5"(la que sea de descripcion tec del producto)
Pernos y tuercas: ASTM A-183.
Cuello ovalado electrozincados.
-Opcional: Acero Inoxidable 304 o 316.
CAÑERIA | Anillo tipo"A" O.D. mm. |
Máx. Pres. de trabajo PSI |
Sep. Máx. Perm. Ext. mm. |
Dimensiones del acoplamiento | Pernos y Tuercas | Peso Aprox. Kg |
||||
DN pulg. |
D.EXT mm. |
X mm. |
Y mm. |
Z mm. |
Cant. | Dimens. Pulg. Dm. X Lar. |
||||
14 | 355,6 | 388,9 | 250 | 4 | 442 | 546 | 73 | 4 | 1 x 31/2 | 18,0 |
18 | 457,0 | 495,3 | 250 | 6,4 | 573 | 672 | 89 | 4 | 1 x 31/2 | 33,0 |
20 | 508,0 | 549,4 | 175 | 6,4 | 629 | 737 | 89 | 4 | 11/8 x 4 | 40,0 |
24 | 609,6 | 655,7 | 175 | 6,4 | 746 | 851 | 89 | 6 | 11/8 x 4 | 42,0 |
30 | 762,0 | 812,8 | 150 | 11,1 | 892 | 1001 | 111 | 6 | 11/8 x 4 | 74,0 |
36 | 914,4 | 972,8 | 150 | 11,1 | 1054 | 1168 | 114 | 6 | 11/8 x 4 | 91,0 |
