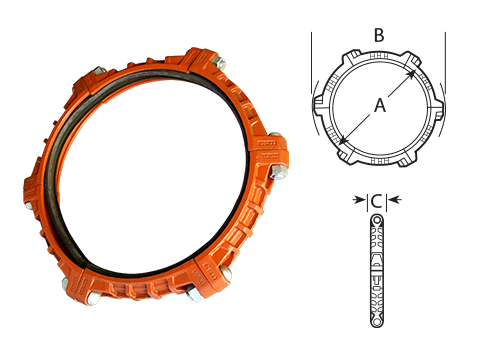

Acoplamiento Estilo 41 con anillo tipo "D"
Nota:
especificar
BRUNO ® ofrece el sistema de anillos ranurados que se adaptan para unir cañerías de gran diámetro y que no se prestan para la ranuración directa.
ESPECIFICACIÓN DE MATERIALES
Carcasa: Fundición Nodular ASTM A-536, Grado 65.45.12
Terminación: Esmalte naranjo.
-Opcional: Electrogalvanizados.
Pintura Electroestática.
Empaquetadura: EPDM Grado "E"
-Opcional: Nitrilo Grado "T".
Otros, ver pagina "5"(la que sea de descripcion tec del producto)
Pernos y tuercas: ASTM A-183.
Cuello ovalado electrozincados.
-Opcional: Acero Inoxidable 304 o 316.
Descarga la Ficha técnica Aqui
| CAÑERIA | Anillo tipo"A" O.D. mm. |
Máx. Pres. de trabajo PSI |
Sep. Máx. Perm. Ext. mm. |
Dimensiones del acoplamiento | Pernos y Tuercas | Peso Aprox. Kg |
||||
| DN pulg. |
D.EXT mm. |
X mm. |
Y mm. |
Z mm. |
Cant. | Dimens. Pulg. Dm. X Lar. |
||||
| 30 | 762,0 | 838,2 | 90 | 12,7 | 921 | 1054 | 127 | 6 | 11/8 x 51/2 | 81,0 |
| 36 | 914,4 | 994,7 | 90 | 12,7 | 1080 | 1207 | 127 | 6 | 11/8 x 51/2 | 93,0 |
| 38 | 965,2 | 1040,6 | 90 | 12,7 | 1130 | 1257 | 130 | 6 | 11/4 x 51/2 | 100,0 |
| 42 | 1065,0 | 1157,2 | 90 | 12,7 | 1248 | 1422 | 130 | 8 | 13/8 x 53/4 | 123,0 |
| 46 | 1168,4 | 1238,2 | 90 | 12,7 | 1327 | 1518 | 137 | 8 | 11/2 x 53/4 | 150,0 |
| 48 | 1219,2 | 1320,8 | 90 | 12,7 | 1413 | 1600 | 137 | 16 | 15/8 x 6 | 177,0 |
| 54 | 1369 | 1485,9 | 90 | 12,7 | 1548 | 1791 | 137 | 16 | 13/4 x 6 | 213,0 |
