especificar

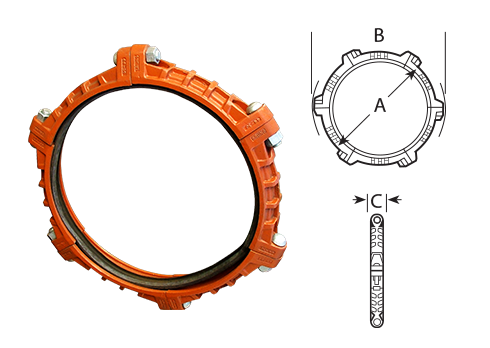

BRUNO ® ofrece el sistema de anillos ranurados que se adaptan para unir cañerías de gran diámetro y que no se prestan para la ranuración directa.
ESPECIFICACIÓN DE MATERIALES
Carcasa: Fundición Nodular ASTM A-536, Grado 65.45.12
Terminación: Esmalte naranjo.
-Opcional: Electrogalvanizados.
Pintura Electroestática.
Empaquetadura: EPDM Grado "E"
-Opcional: Nitrilo Grado "T".
Otros, ver pagina "5"(la que sea de descripcion tec del producto)
Pernos y tuercas: ASTM A-183.
Cuello ovalado electrozincados.
-Opcional: Acero Inoxidable 304 o 316.
CAÑERIA | Anillo tipo"A" O.D. mm. |
Máx. Pres. de trabajo PSI |
Sep. Máx. Perm. Ext. mm. |
Dimensiones del acoplamiento | Pernos y Tuercas | Peso Aprox. Kg |
||||
DN pulg. |
D.EXT mm. |
X mm. |
Y mm. |
Z mm. |
Cant. | Dimens. Pulg. Dm. X Lar. |
||||
24 | 609,6 | 689,0 | 175 | 9,7 | 765 | 889 | 92 | 6 | 1 1/4 x 3 1/2 | 49 |
30 | 762,0 | 857,2 | 175 | 12,7 | 956 | 1.092 | 133 | 6 | 1 1/2 x 5 3/4 | 102 |
36 | 914,4 | 1.020,7 | 175 | 12,7 | 1.124 | 1.270 | 133 | 6 | 1 1/2 x 5 3/4 | 123 |
42 | 1065 | 1.184,3 | 175 | 12,7 | 1.286 | 1.461 | 133 | 8 | 1 3/4 x 6 | 172 |
48 | 1219 | 1.349,4 | 175 | 12,7 | 1.464 | 1.600 | 140 | 16 | 1 3/8 x 5 3/4 | 234 |
54 | 1369 | 1.516,0 | 175 | 12,7 | 1.638 | 1.791 | 143 | 16 | 1 1/2 x 5 3/4 | 279 |
