No se requiere preparación especial en el extremo de la cañería.
Es ideal para realizar mantenimiento y reparaciones en el sistema.

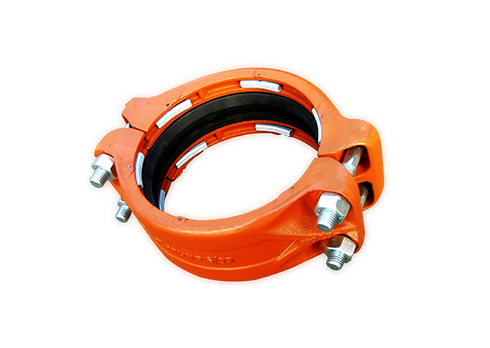

ESPECIFICACIÓN DE MATERIALES
Carcasa: Fundición Nodular ASTM A-536, Grado 65.45.12
Terminación: Esmalte naranjo.
-Opcional: Electrogalvanizados u otros.
-Mordazas: Electrogalvanizadas.
Empaquetadura: EPDM Grado "E"
-Opcional: Nitrilo Grado "T".
Pernos y tuercas: ASTM A-183.
Cuello ovalado electrozincados.
-Opcional: Acero Inoxidable 304 o 316.
CAÑERIA | Máx. Pres. de trabajo PSI |
Máx. Carga extrem. Lbs. |
Dimensiones del acoplamiento | Cant. Mord. |
Pernos y Tuercas | Peso Aprox. Kg |
|||||
DN pulg. |
D.EXT mm. |
X mm. |
Y mm. |
Z mm. |
Cant. |
Dimens. Pulg. |
Torque Lbs/pies |
||||
1 1/2 | 48,3 | 750 | 2.100 | 83 | 140 | 75 | 4 | 2 | 1/2 x 2 1/2 | 60 | 1,6 |
2 | 60,3 | 750 | 3.300 | 95 | 171 | 86 | 4 | 2 | 5/8 x 3 1/4 | 150 | 2,4 |
2 1/2 | 73,0 | 600 | 3.890 | 108 | 181 | 86 | 4 | 2 | 5/8 x 3 1/4 | 150 | 2,5 |
3 | 88,9 | 600 | 5.770 | 127 | 216 | 86 | 8 | 2 | 3/4 x 4 1/4 | 200 | 3,9 |
4 | 114,3 | 450 | 7.155 | 150 | 241 | 102 | 8 | 2 | 3/4 x 4 1/4 | 200 | 5,8 |
6 | 168,3 | 300 | 10.340 | 218 | 310 | 111 | 12 | 2 | 1 x 6 | 250 | 10,5 |
8 | 219,1 | 250 | 14.600 | 276 | 360 | 127 | 12 | 4 | 7/8 x 5 | 250 | 16,0 |
10 | 273,0 | 250 | 22.700 | 340 | 416 | 127 | 20 | 4 | 7/8 x 5 | 300 | 21,9 |
12 | 323,9 | 250 | 31.900 | 394 | 499 | 130 | 24 | 4 | 1 x 6 1/2 | 350 | 27,2 |
14 | 355,6 | 200 | 30.800 | 425 | 527 | 137 | 24 | 8 | 1 x 6 1/2 | 350 | 40,4 |
16 | 406,4 | 150 | 30.200 | 483 | 575 | 137 | 32 | 8 | 1 x 6 1/2 | 350 | 47,4 |
