Acoplamiento Estilo 994

Estilo 994 permite conectar directamnete componentes embriados, norma ANSI o DIN, a tubería HDPE.

Nota:

Los acoplamientos estilo 994 BRUNO®  están diseñados para utilizarse únicamente con tuberías HDPE. Estos productos no se deberían usar con otros materiales plásticos como PVC.

Los pernos para montaje, no vienen incluidos en el producto. Pueden encargarse a BRUNO®.

ESPECIFICACIÓN DE MATERIALES

Carcasa: Fundición Nodular ASTM A-536, Grado 65.45.12

Terminación: Pintura electroestática

    Norma: ASTM B-117 (contra corrosión), Esmalte Naranjo.

   -Opcional: Electrogalvanizado.

   Empaquetadura: EPDM Grado "E"

   -Opcional:  Nitrilo Grado "T".

Pernos y tuercas: ASTM A-183.

   Cuello ovalado electrozincados.

   -Opcional:  Acero Inoxidable 304 o 316.



Descarga la Ficha técnica Aqui

Acoplamiento Estilo 997M y 997P

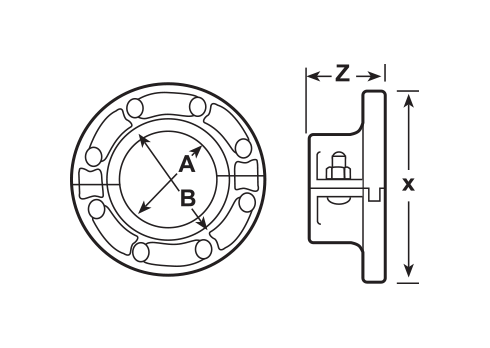

Tubería D. Ext mm. Dimensiones mm Pernos y Tuercas Peso       Kg. Pernos y Tuercas del Flange
A B Sup. de sellado Cant. Dimens.       Pulg.
A-mín. B-máx. Cant. Dimens.
110 229 86 110 143 3 5/8 x 1 3/4 5,7 8 5/8 x 3
125 254 98 125 158 3 5/8 x 1 3/5 6,5 8 5/8 x 3
160 279 102 160 194 3 3/4 x 2 1/4 7,8 8 3/4 x 3 1/2
200 343 114 200 234 3 3/4 x 2 1/4 14 8 3/4 x 3 1/2
280 406 150 280 314 3 3/4 x 3 20 12 7/8 x 4
