Acoplamiento Estilo 997
Los acoplamientos BRUNO ® Estilo 997 cuentan con hileras de dientes de sujeción integrales para unir el extremo de tubería HDPE, y con un diseño con cuñas para unir el extremo de cañería de acero ranurada.
El estilo 997 M, sirve para unir la transición de cañería de acero ranurada a HDPE en milímetros.
El estilo 997 P, sirve para unir la transición de cañería de acero ranurada a HDPE en pulgadas.
Nota:
La presión de trabajo de los acoplamientos está determinada por presión de trabajo de la tubería de HDPE
Las indicaciones de los fabricantes de tuberías dependerán del grosor de la pared, la composición de la tubería y la temperatura.
Los acoplamientos estilo 997 BRUNO® están diseñados para utilizarse únicamente con tuberías HDPE. Estos productos no se deberían usar con otros materiales plásticos como PVC.
Para los acoplamientos de transición de Estilo 997, asegúrese de que las ranuras de la cañería de acero cumplan con las especificaciones de ranurado BRUNO®
ESPECIFICACIÓN DE MATERIALES
Carcasa: Fundición Nodular ASTM A-536, Grado 65.45.12
Terminación: Pintura electroestática
Norma: ASTM B-117 (contra corrosión), Esmalte Naranjo.
-Opcional: Electrogalvanizado.
Empaquetadura: EPDM Grado "E"
-Opcional: Nitrilo Grado "T".
Pernos y tuercas: ASTM A-183.
Cuello ovalado electrozincados.
-Opcional: Acero Inoxidable 304 o 316.
Descarga la Ficha técnica Aqui

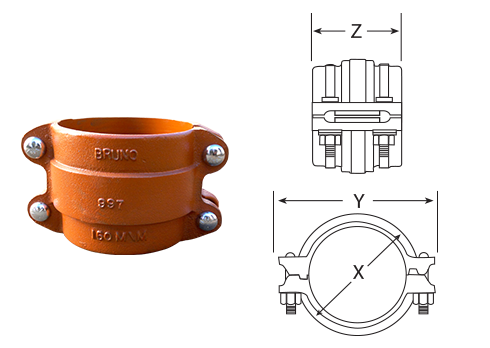

Acoplamiento Estilo 997M y 997P
| Cañeria de Acero |
Tubería HDPE D. Exterior |
Dimensiones mm. | Pernos y Tuercas | ||||||
| DN pulg. |
D.EXT mm. |
997M mm. |
997P pulg. |
X mm. |
Y mm. |
Z mm. |
Cant. |
Dimens. Pulg. |
Peso Kg. |
| 2 | 60,3 | 60 | 60,3 | 92 | 140 | 75 | 2 | 1/2 x 2 3/4 | 1,6 |
| 2 1/2 | 73 | 75 | 73 | 105 | 154 | 103 | 2 | 1/2 x 2 3/4 | 1,8 |
| 3 | 88,9 | 90 | 88,9 | 118 | 165 | 116 | 4 | 1/2 x 2 3/4 | 3,6 |
| 4 | 114,3 | 110 | 114,3 | 149 | 197 | 146 | 4 | 1/2 x 2 3/4 | 5,4 |
| 5 | 141,3 | 140 | 141,3 | 176 | 240 | 149 | 4 | 5/8 x 3 1/4 | 6,3 |
| 6 | 168,3 | 160 | 168,3 | 203 | 267 | 149 | 4 | 5/8 x 3 1/4 | 7,5 |
| 8 | 219,1 | 200 | 219,1 | 259 | 330 | 152 | 4 | 5/8 x 3 1/4 | 11,7 |
| 10 | 273 | 280 | 273 | 314 | 391 | 165 | 4 | 3/4 x 5 | 19,9 |
| 12 | 323,9 | 315 | 323,9 | 365 | 441 | 178 | 4 | 3/4 x 5 | 24,4 |
| 14 | 355,6 | 355 | - | 413 | 478 | 196 | 4 | 3/4 x 5 | 35,6 |
| 16 | 406,4 | 400 | - | 465 | 564 | 229 | 4 | 1 x 6 1/2 | 46 |
| 18 | 457,2 | 450 | - | 516 | 614 | 241 | 6 | 7 1/8 x 5 | 52,2 |
| 20 | 508 | 500 | - | 566 | 665 | 254 | 6 | 7 1/8 x 5 | 64,5 |
