•Medidas a pedido, solicite disponibilidad y especificaciones de acoplamientos.

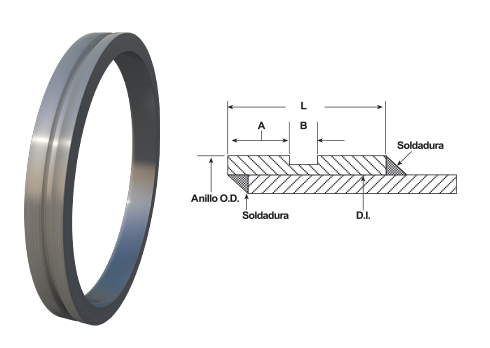

CAÑERIA | Anillo tipo "D" | Acople | |||||||
DN pulg. |
D.EXT mm. |
OD Told + 1,5 -0,76 mm |
Asiento Empaq. A +-0,76 |
Ancho Ranur. B +-0,76 |
Diam. C +0,00 -1,5 |
Largo L minimo |
D.Int. D.I. mm |
Máx Pres Trabajo |
Estilo N° |
14 | 355,6 | 388,9 | 24,6 | 16 | 380,2 | 66,8 | 356,4 | 250 | 31 |
16 | 406,4 | 469,9 | 30,2 | 16 | 457,2 | 66,8 | 407,9 | 175 | 44 |
18 | 457,2 | 495,3 | 30,2 | 16 | 484,9 | 73,2 | 458 | 250 | 31 |
20 | 508,0 | 549,4 | 30,2 | 16 | 538,2 | 73,2 | 511,3 | 175 | 31 |
24 | 609,6 | 655,7 | 30,2 | 16 | 644,7 | 76,2 | 613 | 175 | 31 |
24 | 609,6 | 689,0 | 30,2 | 19,05 | 680 | 76,2 | 613 | 175 | 44 |
30 | 762,0 | 812,8 | 41,3 | 19,05 | 801,4 | 98,6 | 765,3 | 150 | 31 |
30 | 762,0 | 838,2 | 44,5 | 22,4 | 820,7 | 98,6 | 765,3 | 90 | 41 |
30 | 762,0 | 857,2 | 44,5 | 22,4 | 838,2 | 98,6 | 765,3 | 175 | 44 |
36 | 914,4 | 972,8 | 44,5 | 19,05 | 961,4 | 98,6 | 919,2 | 150 | 31 |
36 | 914,4 | 994,7 | 44,5 | 22,4 | 989,8 | 98,6 | 919,2 | 90 | 41 |
36 | 914,4 | 1020,8 | 44,5 | 24,6 | 1001,8 | 105 | 919,2 | 175 | 44 |
38 | 965,2 | 1040,6 | 44,5 | 22,4 | 1019,3 | 98,6 | 970 | 90 | 41 |
42 | 1065 | 1157,2 | 44,5 | 24,6 | 1138,2 | 98,6 | 1071,6 | 90 | 41 |
42 | 1065 | 1184,4 | 44,5 | 25,4 | 1163,6 | 98,6 | 1071,6 | 175 | 44 |
46 | 1168 | 1238,2 | 44,5 | 24,6 | 1216,2 | 105 | 1174,8 | 90 | 41 |
48 | 1219 | 1320,8 | 44,5 | 25,4 | 1296,2 | 111,3 | 1225,5 | 90 | 41 |
48 | 1219 | 1349,5 | 44,5 | 26,9 | 1325,6 | 124 | 1225,5 | 175 | 44 |
54 | 1369 | 1486,0 | 44,5 | 26,9 | 1459 | 117,6 | 1378 | 90 | 41 |
54 | 1369 | 1516,1 | 44,5 | 28,7 | 1489,2 | 136,7 | 1378 | 175 | 44 |
60 | 1524 | 1643,1 | 44,5 | 28,6 | 1615,9 | 123,8 | 1531,9 | 90 | 41 |
60 | 1524 | 1681,2 | 44,5 | 28,6 | 1652,5 | 149,2 | 1531,9 | 175 | 44 |
60 | 1676 | 1797,1 | 44,5 | 28,6 | 1768,5 | 130,2 | 1684,4 | 90 | 41 |
