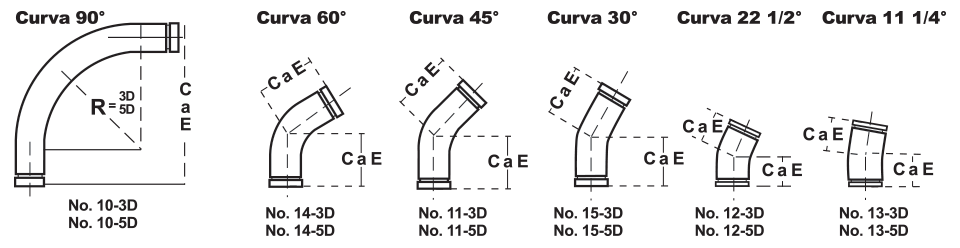

Curvas Radio 5D - Codo Segmentado

      N°10 5D 90° N° 14 5D 60° N°11 5D 45° N°15 5D 30° N°12 5D 22  1/2°  N°13 5D 11  1/4°
Diametro Radio Tangencial C a E Peso C a E Peso C a E Peso C a E Peso C a E Peso C a E Peso
nominal
  "R" T
pulgs.     mm. Kg. mm. Kg. mm. Kg. mm. Kg. mm. Kg. mm. Kg.
2 254 101 356 3,3 248 2,5 210 2,2 172 1,8 152 1,6 127 1,4
2 1/2 317,5 101 419 6,0 286 4,6 235 3,9 191 3,2 165 2,8 133 2,4
3 381 101 488 9,0 324 6,8 260 5,7 203 4,5 178 4,0 140 3,1
4 508 101 610 16,0 394 11,8 318 9,7 241 7,5 203 6,5 152 4,9
5 635 127 762 27,0 495 20,0 394 16,4 299 12,7 254 10,9 191 8,3
6 762 152 914 42,4 591 31,0 470 25,5 356 19,9 305 17,0 229 12,8
8 1.016 203 1.219 85,0 787 62,5 622 51,2 476 39,9 406 34,0 305 25,8
10 1.270 254 1.524 151,0 911 110,7 781 91,0 597 70,7 508 60,6 381 45,6
12 1.524 305 1.829 221,5 1.188 162,7 940 133,0 711 130,8 610 89,0 457 67,0
14 1.778 355 2.134 284,6 1.384 209,0 1.092 171,0 832 133,4 711 114,4 533 86,1
16 2.032 407 2.438 373,0 1.581 274,0 1.251 224,3 895 174,8 813 150,0 610 112,9
18 2.286 457 2.743 473,3 1.778 347,5 1.403 284,7 1.073 221,8 914 190,4 686 143,2
20 2.540 508 3.048 585,6 1.975 430,0 1.562 352,0 1.188 274,4 1.016 235,5 762 177,2
22 2.794 559 3.353 711,0 2.172 522,0 1.715 427,6 1.308 333,2 1.118 286,0 832 215,1
24 3.048 610 3.658 846,0 2.369 621,0 1.873 509,0 1.429 396,4 1.219 340,0 908 256,0
30 3.810 610 4.420 1.274,0 2.810 921,0 2.188 745,0 1.631 569,0 - 480,0 - 348,0
36 4.572 610 5.182 1.787,0 3.250 1.278,0 2.504 1.023,0 1.835 769,0 - 641,0 - 450,0
38 4.826 610 5.436 1.976,0 3.396 1.409,0 2.609 1.125,0 1.903 842,0 - 700,0 - 487,0
42 5.334 610 5.944 2.384,0 3.690 1.690,0 2.819 1.344,0 2.039 997,0 - 823,0 - 563,0
46 5.842 610 6.452 2.832,0 3.983 1.999,0 3.030 1.582,0 2.175 1.165,0 - 957,0 - 645,0
48 6.096 610 6.679 3.069,0 4.130 2.162,0 3.135 1.708,0 2.243 1.254,0 - 1.027,0 - 687,0
