Los acoplamientos Estilo 07 se ajustan a las tolerancias de las cañerías y de las ranuras, ofreciendo una sujeción positiva de la cañería para resistir las cargas de deflexión y torsión.
CAÑERIA | Máx. Pres. de trabajo PSI |
Máx. Carga extrem. Lbs. |
Sep. Máx. Perm. Ext. mm. |

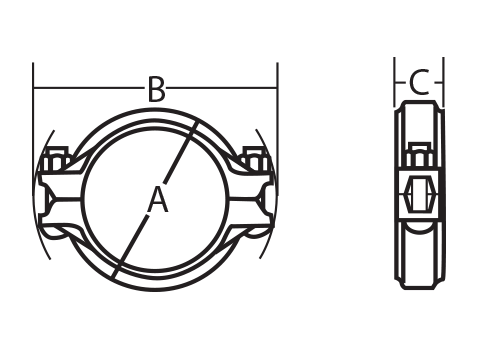

Dimensiones del acoplamiento | Pernos y Tuercas | Peso Aprox. Kg |
||||
DN pulg. |
D.EXT mm. |
X mm. |
Y mm. |
Z mm. |
Cant. | Dimens. pulg. Dm. X Lar. |
||||
2 | 60,3 | 750 | 3.320 | 1,7 | 81 | 141 | 48 | 2 | 1/2 x 2 1/2 | 1,0 |
2 1/2 | 73,0 | 750 | 4.870 | 1,7 | 98 | 156 | 48 | 2 | 1/2 x 2 3/4 | 1,3 |
3 | 88,9 | 750 | 7.215 | 1,7 | 116 | 173 | 48 | 2 | 1/2 x 2 1/2 | 1,4 |
4 | 114,3 | 750 | 11.925 | 4,1 | 148 | 210 | 52 | 2 | 1/2 x 2 3/4 | 2,2 |
5 | 141,3 | 750 | 18.230 | 4,1 | 179 | 248 | 52 | 2 | 5/8 x 3 1/4 | 3,2 |
6 | 168,3 | 700 | 24.130 | 4,1 | 203 | 273 | 52 | 2 | 5/8 x 3 1/4 | 3,9 |
8 | 219,1 | 600 | 35.055 | 4,8 | 260 | 343 | 64 | 2 | 3/4 x 4 1/4 | 6,8 |
10 | 273,1 | 500 | 45.380 | 3,2 | 327 | 426 | 65 | 2 | 7/8 x 6 1/2 | 11,3 |
12 | 323,9 | 400 | 51.070 | 3,2 | 378 | 470 | 65 | 2 | 7/8 x 6 1/2 | 12,8 |
14 | 355,6 | 300 | 46.180 | 3,2 | 411 | 502 | 75 | 4 | 7/8 x 5 | 14,9 |
16 | 406,4 | 300 | 60.320 | 3,2 | 467 | 553 | 75 | 4 | 7/8 x 5 | 18,7 |
18 | 457,2 | 300 | 76.340 | 3,2 | 526 | 606 | 78 | 4 | 7/8 x 5 | 24,6 |
20 | 508,0 | 300 | 94.000 | 3,2 | 584 | 695 | 78 | 4 | 1 x 5 | 30,5 |
24 | 609,6 | 250 | 113.000 | 2,3 | 689 | 800 | 79 | 6 | 1 x 5 | 34,6 |
