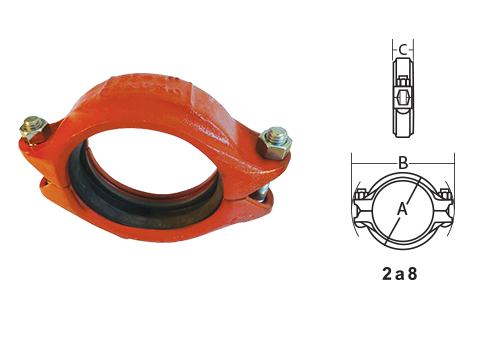

Acoplamiento flexible Estilo 75

ESPECIFICACIÓN DE MATERIALES

•Carcasa: Fundición Nodular ASTM A-536, Grado 65.45.12

•Terminación: Esmalte naranjo.
•Opcional: Electrogalvanizados - Pintura Electroestática.

•Empaquetadura: EPDM Grado “E”
•Opcional: Nitrilo Grado “T”.

•Pernos y tuercas: ASTM A-183 - Cuello ovalado electrozincados.
•Opcional: Acero Inoxidable 304 o 316.

Descarga la Ficha técnica Aqui

CAÑERIA Máx.
Pres.
de
trabajo
PSI		 Máx.
Carga
extrem.

Lbs.		 Sep.
Máx.
Perm.
Ext.
mm.		 Deflexión Dimensiones del acoplamiento Pernos y Tuercas Peso
Aprox.

Kg
DN

pulg.		 D.EXT

mm.		 Por
Acople
Grados		 Cañeria

mm/metro
X
mm.
Y
mm.
Z
mm.		 Cant. Dimens.
Pulg.
Dm. X Lar.
2 60,3 500 2.215 3,2 3° 52 86 130 44 2  3/8 x 2 0,7
2  1/2 73 500 3.245 3,2 2,5° 43 95 146 44 2  3/8 x 2 0,9
3 88,9 500 4.800 3,2 2,1° 36 114 171 44 2  1/2 x 2 3/4 1,6
4 114,3 500 7.950 6,4 3,2° 56 149 203 51 2  1/2 x 2 3/4 1,6
4  1/2 127 450 8.820 6,4 2,9° 50 159 238 51 2  5/8 x 3 1/4 2,5
5 141,3 450 10.935 6,4 2,6° 45 175 257 51 2  5/8 x 3 1/4 2,5
6 168,3 450 15.525 6,4 2,2° 38 203 279 51 2  5/8 x 3 1/4 3,0
8 219,1 450 26.280 6,4 1,7° 29 260 356 60 2  3/4 x 4 1/4 5,6

Nota:

•La presión de prueba es 1,5 veces la presión de trabajo.

•Las presiones de trabajo y carga en los extremos son máximas  incluyendo las cargas internas y externas, estas están basadas para cañerías de acero SCH Standard ranuradas por corte o deformación.

•Las cotas "X", "Y" y Z", son medidas referenciales.

•Las cifras de separación y deflexión son máximas por unión, basadas en cañerías de acero de espesor estándar con RANURA POR CORTE; para cañerías ranuradas por DEFORMACION estas cifras disminuyen a la MITAD.

•Para propósitos de diseño y de instalación estas cifras se deben reducir en un 25% para las tuberías de 4" (114,3 mm) y mayores.
ADVENTENCIA: Los sistemas de tuberías siempre deben despresurizar y purgar antes de desarmar y sacar cualquiera de los productos BRUNO®.

•Este producto es manufacturado por BRUNO®. Todos los productos deben ser instalados de conformidad con las instrucciones actuales de armado e instalación de BRUNO®.

•BRUNO® se reserva el derecho a cambiar las especificaciones, diseño y equipo estándar del producto sin previo aviso y sin incurrir en ninguna obligación.
