Acoplamiento flexible Estilo 77

Nota:

•La presión de prueba es 1,5 veces la presión de trabajo.

•Las presiones de trabajo y carga en los extremos son máximas  incluyendo las cargas internas y externas, estas están basadas para cañerías de acero SCH Standard ranuradas por corte o deformación.

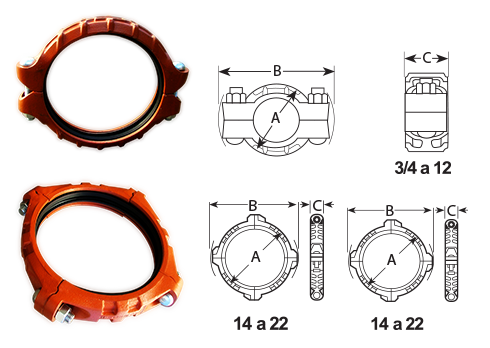

•Las cotas "X", "Y" y Z", son medidas referenciales.

•Las cifras de separación y deflexión son máximas por unión, basadas en cañerías de acero de espesor estándar con RANURA POR CORTE; para cañerías ranuradas por DEFORMACION estas cifras disminuyen a la MITAD.

•Para propósitos de diseño y de instalación estas cifras se deben reducir en un 25% para las tuberías de 4" (114,3 mm) y mayores.
ADVENTENCIA: Los sistemas de tuberías siempre deben despresurizar y purgar antes de desarmar y sacar cualquiera de los productos BRUNO®.

•Este producto es manufacturado por BRUNO®. Todos los productos deben ser instalados de conformidad con las instrucciones actuales de armado e instalación de BRUNO®.

•BRUNO® se reserva el derecho a cambiar las especificaciones, diseño y equipo estándar del producto sin previo aviso y sin incurrir en ninguna obligación.

ESPECIFICACIÓN DE MATERIALES

Carcasa: Fundición Nodular ASTM A-536, Grado 65.45.12

Terminación: Esmalte naranjo.
Opcional: Electrogalvanizados - Pintura Electroestática.

Empaquetadura: EPDM Grado “E”
Opcional: Nitrilo Grado “T”.

Pernos y tuercas: ASTM A-183 - Cuello ovalado electrozincados.
Opcional: Acero Inoxidable 304 o 316.

Descarga la Ficha técnica Aqui

CAÑERIA Máx.*
Pres.
de
trabajo
PSI
Máx.*
Carga
extrem.

Lbs.
Sep.†
Máx.

S
mm.
Deflexión † Dimensiones del acoplamiento Pernos y Tuercas Peso
Aprox.

Kg
DN

pulg.
D.EXT

mm.
Por
Acople
Grados
Cañeria

mm/metro

X
mm.

Y
mm.

Z
mm.
Cant. Dimens.
Pulg.
Dm. X Lar.
 3/4 26,7 1.000 865 3,2 6,8° 119 54 92 44 2   3/8  x  2 0,5
1 33,4 1.000 1.360 3,2 5,4° 95 60 98 44 2   3/8  x  2 0,6
1  1/4 42,2 1.000 2.160 3,2 4,3° 75 67 118 44 2 1/2 x 2 1/2 0,9
1  1/2 48,3 1.000 2.835 3,2 3,8° 66 76 127 44 2 1/2 x 2 1/2 1,0
2 60,3 1.000 4.430 3,2 3,0° 52 92 143 44 2 1/2 x 2 1/2 1,2
2  1/2 73,0 1.000 6.490 3,2 2,5° 43 108 159 44 2 1/2 x 2 3/4 1,4
3 88,9 1.000 9.620 3,2 2,1° 36 127 178 44 2 1/2 x 2 3/4 1,6
4 114,3 1.000 15.900 6,4 3,2° 56 162 216 51 2 5/8 x 3 1/4 3,0
5 141,3 1.000 24.300 6,4 2,6° 45 194 260 51 2 3/4 x 4 1/4 4,8
6 168,3 1.000 34.470 6,4 2,2° 38 229 292 51 2 3/4 x 4 1/4 5,4
8 219,1 800 46.740 6,4 1,7° 29 289 368 60 2     7/8  x  5 9,1
10 273,1 800 73.280 6,4 1,3° 23 343 425 64 2     1  x  6 12,8
12 323,9 800 102.000 6,4 1,1° 20 394 483 64 2     1  x  6 1/2 15,5
14 355,6 300 46.180 6,4 1,0° 18 423 508 73 4     1  x  3 1/2 16,1
16 406,4 300 60.320 6,4 0,9° 16 483 568 73 4     1  x  3 1/2 23,2
18 457,2 300 76.340 6,4 0,8° 14 540 619 79 4     1  x  3 1/2 29,2
20 508,0 300 94.000 6,4 0,7° 12 597 699 79 4     1  x  3 1/2 41,4
22 558,8 300 114.000 6,4 0,6° 11 651 762 79 4     1  x  3 1/2
24 609,6 250 113.000 6,4 0,6° 11 702 797 79 6     1  x  3 1/2 42,6
26 660,4 250 98.250 6,4 0,6° 10 716 824 80 6     1  x  3 1/2 43,5
28 771,6 150 98.250 6,4 0,5° 9 806 896 81 6     1  x  3 1/2 45,1
31 787,4 150 113.250 6,4 0,5° 8 873 959 92 6     1  x 6 57,7
