•La presión de prueba es 1,5 veces la presión de trabajo.
•Las presiones de trabajo y carga en los extremos son máximas incluyendo las cargas internas y externas, estas están basadas para cañerías de acero SCH Standard ranuradas por corte o deformación.
•Las cotas "X", "Y" y Z", son medidas referenciales.
•Las cifras de separación y deflexión son máximas por unión, basadas en cañerías de acero de espesor estándar con RANURA POR CORTE; para cañerías ranuradas por DEFORMACION estas cifras disminuyen a la MITAD.
•Para propósitos de diseño y de instalación estas cifras se deben reducir en un 25% para las tuberías de 4" (114,3 mm) y mayores.
ADVENTENCIA: Los sistemas de tuberías siempre deben despresurizar y purgar antes de desarmar y sacar cualquiera de los productos BRUNO®.
•Este producto es manufacturado por BRUNO®. Todos los productos deben ser instalados de conformidad con las instrucciones actuales de armado e instalación de BRUNO®.
•BRUNO® se reserva el derecho a cambiar las especificaciones, diseño y equipo estándar del producto sin previo aviso y sin incurrir en ninguna obligación.
•Carcasa: Fundición Nodular ASTM A-536, Grado 65.45.12
•Terminación: Esmalte naranjo.
•Opcional: Electrogalvanizados - Pintura Electroestática.
•Empaquetadura: EPDM Grado “E”
•Opcional: Nitrilo Grado “T”.
•Pernos y tuercas: ASTM A-183 - Cuello ovalado electrozincados.
•Opcional: Acero Inoxidable 304 o 316.
CAÑERIA | Máx.* Pres. de trabajo PSI |
Máx.* Carga extrem. Lbs. |
Sep.† Máx. S mm. |
Deflexión † | Dimensiones del acoplamiento | Pernos y Tuercas | Peso Aprox. Kg |
|||||
DN pulg. |
D.EXT mm. |
Por Acople Grados |
Cañeria mm/metro |
X mm. |
Y mm. |
Z mm. |
Cant. | Dimens. pulg. Dm. X Lar. |
||||
26 | 660 | 375 | 199.099 | 9,7 | 0,8° | 14,2 | 756 | 870 | 127 | 6 | 1 1/4 x 3 1/2 | 68 |
28 | 711 | 330 | 203.199 | 9,7 | 0,8° | 13,3 | 807 | 923 | 127 | 6 | 1 1/4 x 3 1/2 | 78 |
30 | 762 | 300 | 212.058 | 9,7 | 0,7° | 12,5 | 857 | 972 | 127 | 6 | 1 1/4 x 3 1/2 | 91 |
32 | 813 | 260 | 209.105 | 9,7 | 0,7° | 11,7 | 908 | 1.022 | 127 | 6 | 1 1/4 x 3 1/2 | 102 |
36 | 914 | 200 | 203.575 | 9,7 | 0,6° | 10 | 1.010 | 1.124 | 127 | 6 | 1 1/4 x 3 1/2 | 113 |
42 | 1067 | 145 | 200.890 | 16 | 0,5° | 9 | 1.162 | 1.308 | 146 | 8 | 1 1/4 x 4 1/2 | 182 |

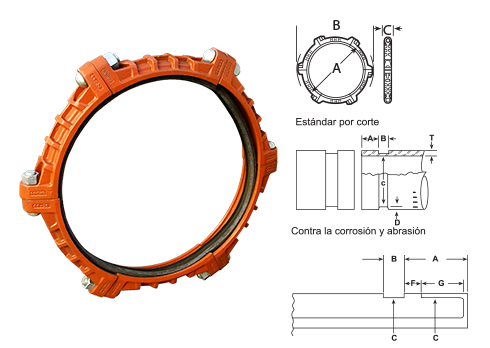

CAÑERIA | Asiento Emp. "A" Tol. +0,87 -1,5 mm. |
Ancho Ranura "B" Tol. +/- 0,87 mm. |
Ancho Ranura "C" Tol. +0,00 -1,6 mm. |
Prof. Ranura "D" (Ref.) |
Esp. Min. Pared Cañeria "T" mm. |
Ranura para revestir | |||
DN pulg. |
D.Ext. Tol. +2,36 -0,79 mm. |
"F" mm. |
"G" mm. |
"A" mm. |
|||||
26 | 660 | 44,45 | 15,9 | 647,7 | 6,35 | 15,88 | 16,8 | 24,5 | 44,5 |
28 | 711 | 44,45 | 15,9 | 698,5 | 6,35 | 15,88 | 16,8 | 24,5 | 44,5 |
30 | 762 | 44,45 | 15,9 | 749,3 | 6,35 | 15,88 | 16,8 | 24,5 | 44,5 |
32 | 813 | 44,45 | 15,9 | 800,1 | 6,35 | 15,88 | 16,8 | 24,5 | 44,5 |
36 | 914 | 44,45 | 15,9 | 901,7 | 6,35 | 15,88 | 16,8 | 24,5 | 44,5 |
42 | 1.067 | 50,8 | 15,9 | 1054,1 | 6,35 | 15,88 | 17,8 | 24,5 | 50,8 |
