Acoplamiento rápido Estilo 78

Nota:

•La presión de prueba es 1,5 veces la presión de trabajo.

•Las presiones de trabajo y carga en los extremos son máximas  incluyendo las cargas internas y externas, estas están basadas para cañerías de acero SCH Standard ranuradas por corte o deformación.

•Las cotas "X", "Y" y Z", son medidas referenciales.

•Las cifras de separación y deflexión son máximas por unión, basadas en cañerías de acero de espesor estándar con RANURA POR CORTE; para cañerías ranuradas por DEFORMACION estas cifras disminuyen a la MITAD.

•Para propósitos de diseño y de instalación estas cifras se deben reducir en un 25% para las tuberías de 4" (114,3 mm) y mayores.
ADVENTENCIA: Los sistemas de tuberías siempre deben despresurizar y purgar antes de desarmar y sacar cualquiera de los productos BRUNO®.

•Este producto es manufacturado por BRUNO®. Todos los productos deben ser instalados de conformidad con las instrucciones actuales de armado e instalación de BRUNO®.

•BRUNO® se reserva el derecho a cambiar las especificaciones, diseño y equipo estándar del producto sin previo aviso y sin incurrir en ninguna obligación.

ESPECIFICACIÓN DE MATERIALES

Carcasa: Fundición Nodular ASTM A-536, Grado 65.45.12

Terminación: Esmalte naranjo.
Opcional: Electrogalvanizados - Pintura Electroestática.

Empaquetadura: EPDM Grado “E”
Opcional: Nitrilo Grado “T”.

Pernos y tuercas: ASTM A-183 - Cuello ovalado electrozincados.
Opcional: Acero Inoxidable 304 o 316.

Descarga la Ficha técnica Aqui

CAÑERIA Máx.
Pres.
de
trabajo
PSI
Máx.
Carga
extrem.

Lbs.
Sep.
Máx.
Perm.
Ext.
mm.
Deflexión † Dimensiones del acoplamiento Peso
Aprox.

Kg
DN

pulg.
D.EXT

mm.
Por
Acople
Grados
Cañeria

mm/metro

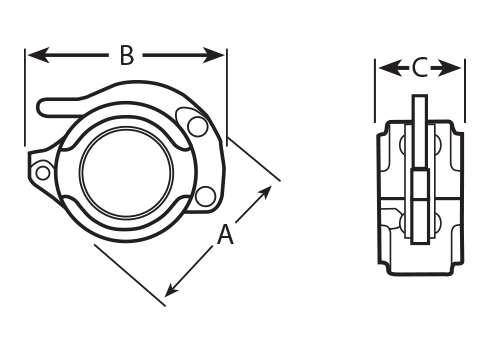

X
mm.

Y
mm.

Z
mm.
2 60,3 300 1.330 3,2 3,0° 52 102 121 44 0,8
3 88,9 300 2.885 3,2 2,1° 36 137 159 44 1,4
4 114,3 300 4.770 6,4 3,2° 56 175 197 51 2,5
5 141,3 300 7.290 6,4 2,6° 45 222 241 51 4,4
6 168,3 300 10.350 6,4 2,2° 38 225 267 51 5,2
8 219,1 300 17.500 6,4 1,7° 29 283 330 60 6,9
