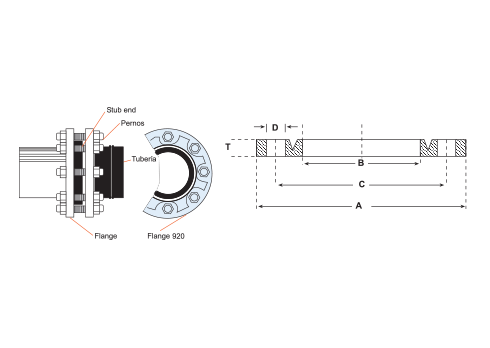

Flanges de respaldo para tubería HDPE
con Stub-end Estilo 920

TABLA DE DIMENSIONES

Normas:

-DIN -2673-2642 PN10.

-ANSI B 16.5 clase 150 PSI.

-AWWA A-207.

             Clase "B" 86 PSI.

             Clase "D" 150-175 PSI.

             Clase "E" 275 PSI.



ESPECIFICACIÓN DE MATERIALES

Material: -Fundición Nodular ASTM A-536

                  Resistencía a la tracción mín. 65.000 PSI.

                  Resistencía punto defluencía mín. 45.000 PSI.

                  Alargamiento mín. 12%.

                  -Acero Inoxidable ASTM A-743 Gr. CF8 (AISI 314).

                                                                          Gr. CF8M (AISI 316).

Terminación:  Pintura electroestática Norma ASTM B-117.

                          Esmalte Naranjo

           -Opcional: Electrogalvanizados.

                             Revestidos con HDPE.

                             Otras terminaciones.



Descarga la Ficha técnica Aqui

DN
pulg.		 Tuberia HDPE
D.EXT
mm.		 Flange
D.INT
DI
mm.		 Radio

r
 NORMA Flange
D.EXT
OD
mm.		 Entre centro
PERF.
C
mm.		 Diam.
PERF.
D
mm.		 Cant.
PERF.

 Espesor
DIN/ANSI

E
mm.		 Espesor
AWWA
Clase "B"
E
mm.		 Espesor
AWWA
Clase "D"
E
mm.		 Espesor
AWWA
Clase "E"
E
mm.
1  1/2 50 66 2 DIN 150 110 18 4 16
ANSI-AWWA 127 98,4 16 4
2 63 78 2 DIN 165 125 18 4 16
ANSI-AWWA 152 120,6 19 4
2  1/2 75 92 2 DIN 185 145 18 4 16
ANSI-AWWA 178 139,7 19 4
3 90 108 2 DIN 200 160 18 8 18
ANSI-AWWA 190 152,4 19 4
4 110 128 2 DIN 220 180 18 8 18 16 16 28
ANSI-AWWA 229 190,5 19 8
5 125 135 2 DIN 220 180 18 8 18 16 16 30
ANSI-AWWA 254 216 22,2 8
5  1/2 140 158 3 DIN 250 210 18 8 18 16 16 30
ANSI-AWWA 254 216 22,2 8
6 160 178 3 DIN 285 240 22 8 18 16 16 30
ANSI-AWWA 279 241,3 22,2 8
7 180 188 3 DIN 285 240 22 8 18 17 17 33
ANSI-AWWA 279 241,3 22,2 8
8 200 235 3 DIN 340 295 22 8 20 17 17 38
ANSI-AWWA 343 298,4 22,2 8
8 225 238 3 DIN 340 295 22 8 20 17 17 38
ANSI-AWWA 343 298,4 22,2 8
10 250 288 3 DIN 395 350 22 12 22 17 17 40
ANSI-AWWA 406 362 25,4 12
10 280 294 3 DIN 395 350 22 12 22 17 17 40
ANSI-AWWA 406 362 25,4 12
12 315 338 3 DIN 445 400 22 12 26 17 20 44
ANSI-AWWA 483 431,8 25,4 12
14 355 376 4 DIN 505 460 22 16 28 17 23 47
ANSI-AWWA 533 476,2 28,6 12
16 400 430 4 DIN 565 515 26 16 32 17 25 51
ANSI-AWWA 597 539,7 28,6 16
18 450 497 4 DIN 640 585 26 20 38 17 27 54
ANSI-AWWA 635 577,8 31,7 16
20 500 533 4 DIN 670 620 26 20 38 17 28 60
ANSI-AWWA 699 635 31,7 20
22 560 618 4 DIN 780 725 30 20 44 19 30 63
ANSI-AWWA 749 692 34,9 20
24 630 645 4 DIN 780 725 30 20 44 19 32 66
ANSI-AWWA 813 749,3 34,9 20
28 710 740 5 DIN 895 840 30 24 50 22 33 70
ANSI-AWWA 927 863,6 34,9 28
32 800 843 5 DIN 1015 950 33 24 56 23 38 76
ANSI-AWWA 1060 978 414,3 28
36 900 947 5 DIN 1115 1050 33 28 62 25 41 79
ANSI-AWWA 1168 1086 41,3 32
40 1.000 1.050 5 DIN 1230 1160 36 28 68 25 41 82
ANSI-AWWA 1289 1200 41,3 36
48 1.200 1.260 6 DIN 1455 1380 39 32 80 32 47 89
ANSI-AWWA 1511 1422 41,3 44
54 1.400 1.451 6 DIN           35 54 95
ANSI-AWWA 1683 1593 47,6 44
