Acoplamiento Estilo 995
El sistema BRUNO ® ofrece una línea integral de productos para unir mecánicamente tuberías HDPE rápido, fácil, económico y seguro.
º Conexión rápida efectuada fácilmente con pernos.
º La tubería se desmonta y se rota fácilmente.
º El peso y el trabajo se unión son menores en comparación con la tubería con Flanges.
º NO hay necesidad de fundir los tubos.
º La instalación puede realizarse en condiciones adversas de clima.
º Cada junta forma una unión.
º No requiere de equipos especializados ni maquinas para su instalación.
Nota:
† Para este diámetro de acoplamiento, consulte por especificaciones.
La presión de trabajo de los acoplamientos está determinada por presión de trabajo de la tubería.
Las indicaciones de los fabricantes de tuberías dependerán del grosor de la pared, la composición de la tubería y la temperatura.
Los acoplamientos estilo 995 BRUNO® están diseñados para utilizarse únicamente con tuberías HDPE. Estos productos no se deberían usar con otros materiales plásticos como PVC.
ESPECIFICACIÓN DE MATERIALES
Carcasa: Fundición Nodular ASTM A-536, Grado 65.45.12
Terminación: Pintura electroestática
Norma: ASTM B-117 (contra corrosión), Esmalte Naranjo.
-Opcional: Electrogalvanizado.
Empaquetadura: EPDM Grado "E"
-Opcional: Nitrilo Grado "T".
Pernos y tuercas: ASTM A-183.
Cuello ovalado electrozincados.
-Opcional: Acero Inoxidable 304 o 316.
Acoplamiento Estilo 995 en Milimetros.

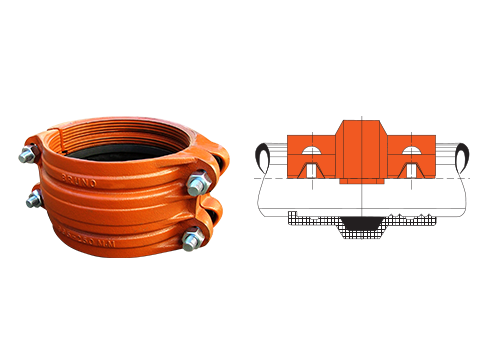

Los acoplamientos BRUNO ® Estilo 995 cuentan con hileras de dientes de sujeción integrales a cada lado de la carcasa, los cuales muerden el tubo de HDPE alrededor de toda la circunferencia y ancho de la carcasa.
| Tubería HDPE | Dimensiones mm. | Pernos y Tuercas | Peso Aprox. Kg |
||||
| DN mm. |
Deformacion max. mm. |
X mm. |
Y mm. |
Z mm. |
Cant. |
Dimens. Pulg. |
|
| 40 | 40,4 | 60 | 120 | 60 | 2 | 3/8 x 1 7/8 | 1,2 |
| 50 | 50,5 | 75 | 130 | 73 | 2 | 3/8 x 1 7/8 | 1,5 |
| 63 | 64,0 | 95,5 | 140,5 | 92 | 2 | 1/2 x 2 3/4 | 1,9 |
| 75 | 76,0 | 64 | 155 | 98 | 2 | 1/2 x 2 3/4 | 2,2 |
| 90 | 90,9 | 118 | 166 | 116 | 4 | 1/2 x 2 3/4 | 3,8 |
| 110 | 111,0 | 145 | 193 | 146 | 4 | 1/2 x 2 3/4 | 5,5 |
| 125 | 126,5 | 170 | 235 | 150 | 4 | 5/8 x 3 1/4 | 6,3 |
| 140 | 141,3 | 176 | 240 | 149 | 4 | 5/8 x 3 1/4 | 6,5 |
| 160 | 161,5 | 195 | 259 | 149 | 4 | 5/8 x 3 1/4 | 7,2 |
| 180 | 181,8 | 220 | 310 | 152 | 4 | 5/8 x 3 1/4 | 10,2 |
| 200 | 201,8 | 240 | 313 | 152 | 4 | 5/8 x 3 1/4 | 10,7 |
| 225 | 227,1 | 265 | 336 | 152 | 4 | 5/8 x 3 1/4 | 11,2 |
| 250 | 252,3 | 293 | 370 | 165 | 4 | 3/4 x 5 | 18,3 |
| 280 | 282,6 | 321 | 397 | 165 | 4 | 3/4 x 5 | 20 |
| 315 | 317,9 | 356 | 432 | 178 | 4 | 7/8 x 5 | 23,4 |
| 355 | 358,2 | 413 | 478 | 195 | 4 | 7/8 x 5 | 35,6 |
| 400 | 403,6 | 456 | 564 | 229 | 4 | 1 x 6 1/2 | 46 |
| 450 | 453,8 | 516 | 614 | 241 | 6 | 7/8 x 5 | 52,2 |
| 500 | 504,0 | 566 | 665 | 254 | 6 | 7/8 x 5 | 59,8 |
| 630† | |||||||
Acoplamiento Estilo 995 en Pulgadas.
| Tubería HDPE | Dimensiones mm. | Pernos y Tuercas | Peso Aprox. Kg |
||||
| DN pulg. |
D.EXT mm. |
X mm. |
Y mm. |
Z mm. |
Cant. |
Dimens. Pulg. |
|
| 2 | 60,3 | 92 | 140 | 92 | 2 | 1/2x2 1/2 | 1,6 |
| 3 | 88,9 | 118 | 165 | 116 | 4 | 1/2x2 3/4 | 3,5 |
| 4 | 114,3 | 149 | 197 | 146 | 4 | 1/2x2 3/4 | 5,3 |
| 6 | 168,3 | 203 | 267 | 149 | 4 | 5/8x3 1/4 | 7,4 |
| 8 | 219,1 | 259 | 330 | 152 | 4 | 5/8x3 1/4 | 11,3 |
| 10 | 273,1 | 314 | 391 | 165 | 4 | 3/4x5 | 17,0 |
| 12 | 323,9 | 365 | 441 | 178 | 4 | 7/8x5 | 22,2 |
